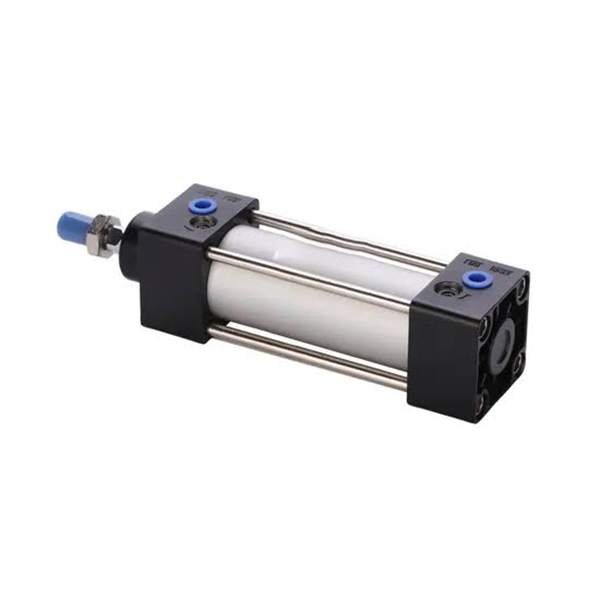

DNCシリーズ タイロッドフリープロファイル標準シリンダ | ISO 15552 高精度空気圧シリンダ

ブランド: SOLH by Richge Technology

1. 製品概要と主要な構造的特徴

     SOLH DNC シリーズは、ISO 15552 (旧 ISO 6431) および VDMA 24562 国際規格に完全準拠したハイエンドのタイロッドレス角形複動標準空気圧シリンダです。双方向 PPV 調整可能なエアクッション、高剛性プロファイル構造、優れたねじれ耐性とたわみ耐性、超高繰返し位置決め精度、超長寿命を特徴としています。従来のタイロッド SC シリンダーの主流のアップグレードされた代替品として、ハイエンド オートメーション、機器輸出プロジェクト、および厳格な精度と安定性要件が求められる標準インターフェースのマッチング シナリオに広く適用されています。

  1.1 世界共通規格と強力な互換性

     ISO 15552 および VDMA 24562 工業規格に厳密に従って製造されており、すべての取り付け寸法とインターフェース仕様は世界共通です。主流の国際ブランド標準シリンダとの完全な互換性を実現し、欧州標準機器と完全に一致し、修正なしの交換や自動生産ラインの一括アップグレードをサポートします。

  1.2 タイロッドレスの高剛性プロファイル構造

     タイロッド露出のない一体型角型アルミ合金異形シリンダーチューブを採用。全体構造は高剛性、すっきりとした外観、優れた耐食性を誇ります。シリンダボディの両側に内蔵された標準磁気溝により、追加のブラケットなしでSME-8およびSMT-8シリーズ磁気スイッチを直接取り付けることができ、正確なピストン位置検出と信号フィードバックを実現します。

  1.3 多彩なモーション＆特殊機能オプション

     標準構成は、ユニバーサル直線往復運動用の片ロッド複動双方向ドライブです。複数のオプションの特殊構造がさまざまな作業条件の要求に応えます。同期動作と安定性を 2 倍にする S2 ダブルロッド設計。 Qスクエアピストンロッドでねじれに強く正確な位置決めを実現。特殊な通気性と軽量のアプリケーションシナリオ向けの S20 中空ピストンロッド。

  1.4 プレミアム PPV 調整可能なバッファー システム

     デュアルエンドPPV調整可能なエアクッション+弾性緩衝パッドを標準装備。シリンダボアサイズに応じてバッファストロークが増加し、高速・高負荷運転時の衝撃や騒音を効果的に低減します。これにより、非常に安定したシリンダーの動作が保証され、端部の衝突による損傷が回避され、機器の動作安定性とコンポーネントの耐用年数が大幅に向上します。

  1.5 低摩擦・長寿命シールシステム

     油溜まり補償構造を内蔵した双方向Y型複合シールを採用。 0.06MPaの超低始動圧力、低摩擦で安定した作動、耐摩耗性に優れています。累積作動ストローク4000kmまでのオイルフリーメンテナンス運転をサポートし、その後のメンテナンスコストを効果的に削減し、長期の高頻度連続作業条件に適応します。

2. 完全なモデル命名規則と注文例

 1. 代表的なモデル構造: DNC-50-200-PPV-A-Q

 2. 標準注文例

     • 標準ユニバーサルモデル：DNC-63-150-PPV-A（ボア63mm、ストローク150mm、両端調整式エアバッファ、マグネットリング内蔵）

3. コア技術パラメータ（標準タイプ）

4. 0.6MPa理論推力・張力参考図（片ロッド）

注記: 選択安全係数は ≥2 でなければなりません。内径を1～2段階拡大するか、偏心荷重やカンチレバーの動作条件に合わせてガイド機構を追加してください。

5. 取付アクセサリと派生モデル

 5.1 ユニバーサル ISO 15552 標準取り付けタイプ

     • FA/FB（フロント/リアフランジ）: 垂直固定取付により重荷重でも安定した位置決めが可能

     • CA・CB（一山クレビス・二山クレビス）: リンケージおよび反転機構用のヒンジ付きスイングマウント

     • LB(フートブラケット)：安定した直線動作を実現する水平ベース固定

     • TC（トラニオンマウント）: 柔軟なスイング作業条件を実現する中間ピボット取り付け

     • L（ラテラルマウント）: 狭いスペースのレイアウトにサイド固定設置

     すべてのアクセサリは、SI、SE、DSBA、その他の ISO 規格シリンダーと完全に互換性があり、高い汎用性と簡単な交換が特徴です。

  5.2 コア派生シリーズ

     • DNCB: 従来の自動化シナリオに汎用的な基本的な標準モデル

     • DNC-KP: クランプユニット付き、安全圧力維持とオフセット防止作業条件のための任意の位置ロック

     • DNC-EL: エンドメカニカルロック、完全に伸びた/縮んだ位置で確実にロック

     • DNC-Q: 角形ねじれ防止ピストンロッド、回転精度±0.1°までの高精度位置決め

     • DNC-S2：ダブルピストンロッド設計、双方向同期運動で優れた安定性を実現

     • DNC-V：電磁弁一体型、バルブ・シリンダ一体構造、省スペース化、配管簡素化

6. アプリケーション シナリオと DNC と SC の選択の比較

  DNC シリーズの優先選択シナリオ

     • ISO標準インターフェースの互換性を必要とする輸出機器および欧州標準プロジェクト

     • 超長寿命と省メンテナンスを追求した高速ロングサイクル運転シナリオ（累計ストローク4000kmまで）

     • タイロッドレスのすっきりとした外観と多気筒の並列設置を実現したコンパクトな機器レイアウト

     • 高精度の位置決め、ねじれ防止、重荷重衝撃緩衝機能により、厳しい作業条件を実現

     • 自動車、エレクトロニクス、パッケージング、工作機械機器などのハイエンドオートメーション産業

7. 3ステップクイック選択ガイド

     1. ボアの選択: 実際の水平/垂直推力と荷重に応じてボアサイズを確認し、50% 以上の安全マージンを確保してください。 1〜2のボアグレードを拡大するか、偏心荷重およびカンチレバー状態に対応するガイド構造を追加します。

     2. ストロークの選択: 実際の作動ストロークに20~50mmの安全マージンを加えたもの。オプションの最大ストロークは2000mmまで。

     3. 機能構成：PPV調整可能バッファ+磁気リングを標準装備。回転防止要求の場合は Q、両ロッド要求の場合は S2、ロックおよび安全位置決め要求の場合は KP/EL を選択します。

一文の要約

     SOLH DNC ISO 15552 タイロッドフリープロファイルシリンダは、高剛性、超高繰り返し精度、調整可能なエアバッファ、長寿命、多様な派生機能を備えており、高精度、輸出グレード、長寿命の自動化機器向けのハイエンドの汎用標準シリンダ ソリューションとして機能します。
