CP96Sシリーズ ISO15552規格空気圧シリンダ(デュアル強力クッション)

ブランド: SOLH by Richge Technology

製品概要

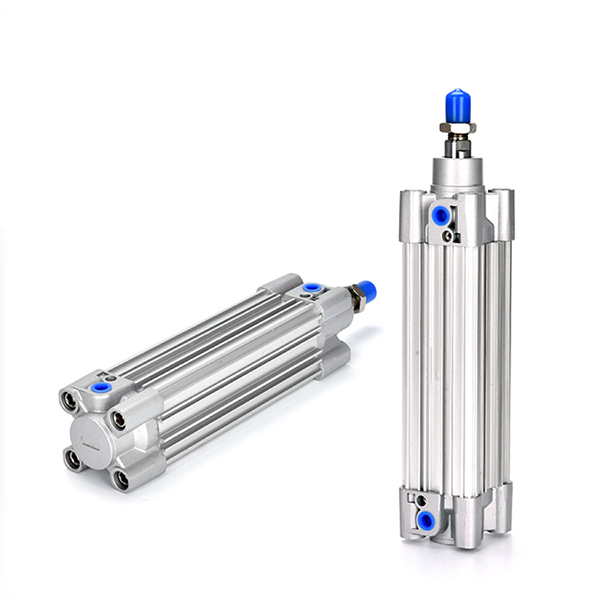

     SOLH CP96SシリーズタイロッドシリンダはISO15552 / VDMA24562国際規格に準拠しています。デュアルクッションシステム(調整可能なエアクッション+ゴム製緩衝パッド)を搭載したアルミプロファイルバレルを採用。低騒音、高剛性を備え、高速、高頻度の往復運動やロングストロークの重負荷の自動化用途に適しています。オリジナルのCP96Sシリーズと直接機械的に交換可能。

コア構造と設計機能

   1.構造：タイロッド内蔵プロファイルバレル、従来のタイロッドシリンダーより15％軽量。デュアルクッションにより先端衝撃を大幅に吸収し、作動音を低減します。

   2. 材質: 硬質陽極酸化アルミニウムバレル、高強度エンドキャップ、硬質クロムメッキピストンロッド。耐摩耗性と長寿命。

   3. 操作のバリエーション

     -- CP96S：片ロッド複動標準形

     -- CP96SD（末尾W）：両ロッド複動形、耐ねじれ性能に優れています。

     -- 末尾-S: 磁気スイッチ用磁気リング内蔵

   4.クッションシステム：エアクッション+ゴム複合バッファー、50〜1000mm/sの高速サイクリングに最適。

   5. 高剛性：精密加工されたエンドキャップ、小さなピストンロッドのたわみ、強力なオフセット荷重耐性。

   6. センサー溝: M9B、A93 シリーズ磁気スイッチ用の予約スロット。

   7.互換性：ISO15552標準寸法、SE、SAI、DNCシリーズのアクセサリと互換性があります。

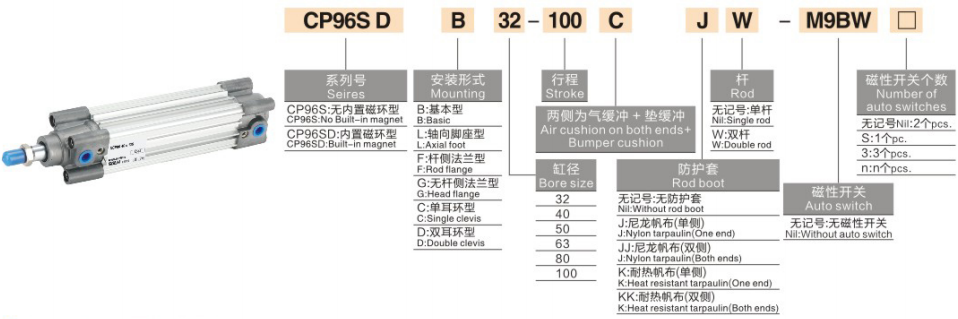

完全なモデルコーディングルール

   1. 型式例：CP96SB40-100W-S

   2. 標準注文例

     -- CP96SB50-200-S：ボア50、ストローク200、片ロッド、マグネット付ベーシックタイプ

     -- CP96SF63-150W：ボア63、ストローク150、両ロッド、ロッド側フランジ取付

主要な技術仕様

理論推力・引抜力@0.5MPa（片ロッド、単位：N）

取付タイプと派生機種

   1. 取り付けオプション

     -- 基本、フートマウント、前後フランジ、一山クレビス/二山クレビス形。

   2. 主な派生シリーズ

     -- CP96S / CP96SD：片ロッド＆両ロッドモデル

     -- CP96SK: 高温用カスタマイズシリンダー

     -- CP96SR: 軽腐食環境用ステンレス鋼ピストンロッド

3 ステップの迅速な選択ガイド

   1. ボアの選択: 必要な推力を計算し、≥50% の安全マージンを確保します。高速性と低ノイズの要求には CP96S を優先します。

   2. ストローク確認: 10~20mm の安全マージンを追加します。最大標準ストローク 800mm、カスタマイズ最大 2000mm。

   3. 構成のマッチング

     -- 位置フィードバック: M9B/A93 磁気スイッチを備えた -S マグネット モデルを選択します。

     -- 取り付け: 水平重荷重用の L フットマウント。垂直設置用のFフランジ。

     -- 特殊環境: 高温の場合は CP96SK、腐食条件の場合は CP96SR を選択してください。

一文の要約

     SOLH CP96S ISO15552 タイロッド シリンダは、デュアル エア & ゴム クッション、高速低ノイズ、強力な耐オフセット負荷容量を備え、高周波輸出オートメーション機器に最適な頑丈なリニア アクチュエータです。
