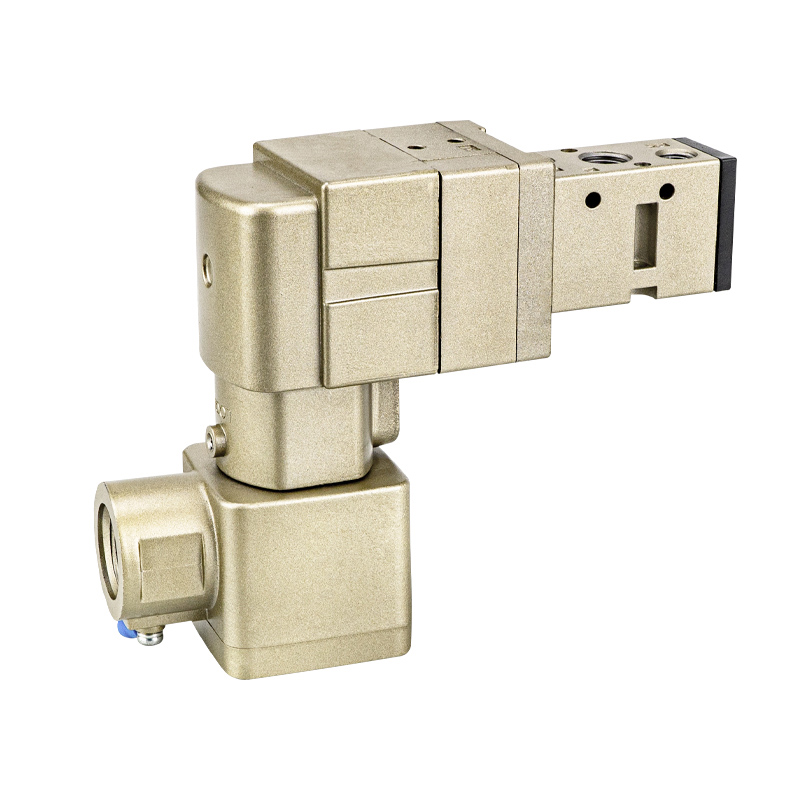

50-VFE・50-VPEシリーズ パイロット式防爆電磁弁

ブランド：Richge Technology の SOLH

 I. 製品概要

     SOLH 50 シリーズは、耐圧防爆パイロット式防爆電磁弁製品ラインであり、次の 2 つのコア モデルに分かれています。

     --50-VFE：5/2方耐圧防爆電磁弁

     --50-VPE：3/2方耐圧防爆電磁弁

     シリーズ全体が Ex d Ⅱ BT4 耐圧防爆認証、必須の中国 Ex-CCC 防爆認証、および国際 TIIS 防爆認証を取得しており、IPX6 の防水および防塵評価を備えています。コーティング、リチウム電池、化学物質、インク、ダスト包装、石油およびガス関連機器など、ゾーン 1 およびゾーン 2 の可燃性および爆発性ガス環境に適しています。

     すべてのコイルは均一な 3.5 W の消費電力、無潤滑設計を共有し、2 つの取り付け形式 (個別のネジ付き取り付けとマルチステーション マニホールド バルブ アイランド) をサポートしています。

2 つのモデルの主な違い

     --50-VFE：複動シリンダの双方向駆動用

     --50-VPE：真空負圧・単動シリンダ回路に対応

     防爆ハウジングとコイルは 2 つのモデル間で完全に互換性がありますが、バルブの空気通路とマニホールド ベースは完全に互換性がありません。

2. ユニバーサル防爆標準仕様（両機種共通）

2.1:爆発安全パラメータ

     --爆発痕: Ex d Ⅱ BT4 Gb (最大表面温度 T4: 135℃)。オプションの低温 T5 / T6 バージョン

     --保護クラス: IPX6、水流飛沫に耐性があり、湿気や粉塵の多い作業場環境でも安定

     --認証: 中国必須Ex-CCC、日本のTIIS、IEC国際防爆規格、RoHS環境準拠

     --危険区域: ガス爆発ゾーン 1、ゾーン 2。エチレン、プロピレン、塗料溶剤、可燃性粉塵の作業環境に適合

     --配線オプション：T型金属耐圧防爆ケーブルグランド、電気火花漏れを防止するL型耐圧防爆ソケット配線ボックス

     --コイル電圧: DC24V / DC12V、AC220V / AC110V;一定の 3.5W コイル電力、爆発安全のための低発熱

2.2 一般的な機械的パラメータ

     --作動媒体: 乾燥した清潔な圧縮空気、不活性ガス。真空操作は 50-VPE でのみ利用可能

     --潤滑：無潤滑、AFCオイルフリーエアコンビネーションユニットと適合。真空回路ではAC/BCオイルミストトリプルユニットは使用禁止

     --手動オーバーライド: プッシュタイプの手動ピン、電源オフ状態での回路テスト用のロック可能/非ロック可能オプション

     --取り付け: バルブは重力の制限なく任意の角度で取り付けることができます。

     --最大スイッチング周波数: 1Hz サイクル;応答時間 ≤45ms (0.5MPa標準エア供給下でテスト)

     --動作温度: T4 バージョン: -10℃ ~ +50℃。 T6低温バージョン：-10℃～+40℃（内部氷結厳禁）

3. 50-VFEシリーズ 5ポート防爆電磁弁（50-VFE3000 / 5000シリーズ）

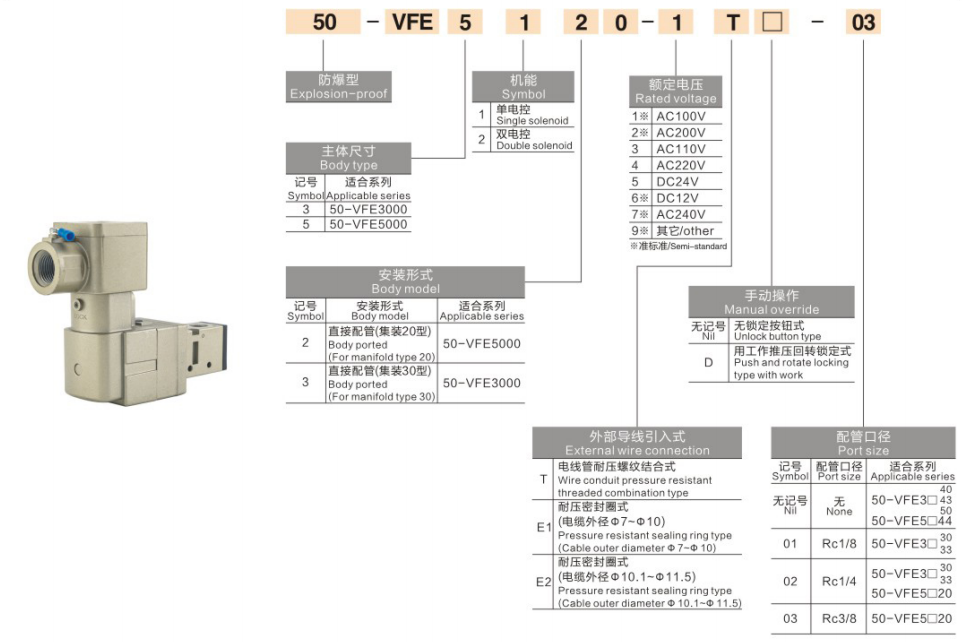

3.1 モデルコードの定義 (例: 50-VFE51201T)

     --50：耐圧防爆シリーズコード

     --VFE: 5/2ウェイ弾性シールパイロットスプールバルブ

     --5：5000ハイフロー仕様

     --1: シングルソレノイドスプリングリターン

     --2: ネジ式直接取り付け

     --0: 標準構成

     --1: G1/4ポートネジ

     --T: 金属製耐圧防爆ケーブルグランド

モデルのサブ仕様

     --50-VFE3000:コンパクト低流量、有効断面積18mm²、Cv=1.0、G1/8ポート

     --50-VFE5000:主流標準流量、有効断面積45mm²、Cv=2.5、主流ポートG1/4

3.2 構造とエア回路ロジック（5/2 Way）

    --ポートの定義:P 供給入口、A 出力、B 出力、R1/R2 2 つの独立した排気ポート。メインバルブ＋パイロットバルブ集中排気のため、別途パイロット排気配管が不要で配線が簡素化されます。

     --スプール構造:パイロットスプール弾性シール;スプールを駆動するには最低0.15MPaの差圧が必要、真空負圧下ではシフト不可

機能モード

    --歌うle ソレノイド (接尾辞 1):通電→P→A、B→R2;パワーオフスプリングリセット→P→B、A→R1、ワンウェイシリンダーリセット

    --ダブルソレノイド (末尾 2):ラッチングメモリ機能により、停電後もバルブ位置を維持し、長時間圧力を保持するクランプステーションに最適です。

3.3 適合する設置アクセサリ

     --ねじ込み式取り付け:直接 G1/8、G1/4 ネジ接続、KQ2 プッシュイン継手および PU/PA 空気圧チューブと互換性あり

     --マニホールドバルブアイランド:専用5ポートマニホールドベース 50-VV5FE3（3000シリーズ用）/50-VV5FE5（5000シリーズ用）、最大10連の集中エア供給をサポート。マニホールドエアチャンネルは VFE バルブのみに適合し、VPE 3 ポートバルブとの混合アセンブリは禁止されています

3.4 代表的な用途（複動シリンダ回路のみ）

     --防爆生産ラインの複動トランスファー、ストッパ、プレスクランプシリンダ

     --NAMUR 化学パイプライン用空気圧ボールバルブ/バタフライバルブアクチュエータ切り替え制御

     --コーティングおよびリチウム電池ダストワークショップ向けの集中型バルブアイランドオートメーション

     --双方向シリンダーの伸縮動作を必要とするすべての防爆空気圧システム

3.5 制限事項に関する注意事項

     真空回路は厳禁です。負圧下で十分な差圧がないとスプールが移動できず、吸盤の脱落やシリンダの故障の原因となります。標準的な0.2～0.9MPaの正圧供給エアのみに対応します。

4. 50-VPEシリーズ 3ポート防爆電磁弁（50-VPE500・700シリーズ）

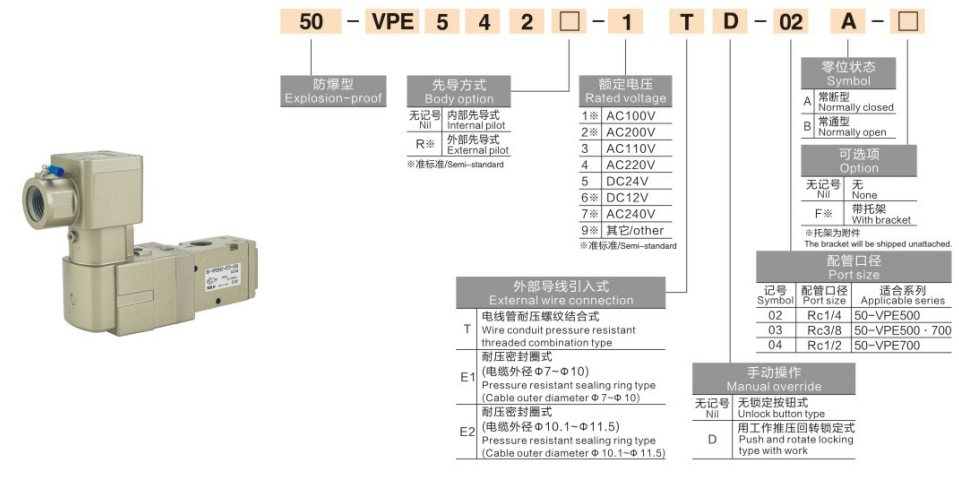

4.1 モデルコードの定義 (例: 50-VPE54201T)

     --50：耐圧防爆シリーズコード

     --VPE: 3/2ウェイ弾性シールパイロットポペットバルブ

     --542: VP500 仕様、ネジ式常閉 NC

     --0: 標準構成

     --1: G1/4ポートネジ

     --T: 金属製耐圧防爆ケーブルグランド

モデルのサブ仕様

     --50-VPE500: 標準流量、有効断面積 41.4mm²、Cv=2.3、従来の真空ハンドリング用

     --50-VPE700: 高流量、有効断面積 72mm²、Cv=4.0、大型シートおよび多穴カートン真空輸送用

4.2 構造と空気回路ロジック（3/2ノーマルクローズNC、NO変換可能）

     --ポート定義: P 供給入口、A 出力、R 単一排気。独立したパイロット排気ポートPE。高粉塵防爆区域では、外部配管により排気ガスを安全な場所に誘導できます。

     --スプール構造：パイロットハードシールポペットタイプ、差圧ゼロ起動、-101.2kPaまでの満真空下でも安定動作、真空回路専用耐圧防爆バルブ

NC動作ロジック（NO機能切替可能）

     --通電中: P は空気供給のために A に接続され、R は閉じられます。真空発生器が負圧を発生し、単動シリンダが伸長

     -- 電源オフ: P が遮断され、A は圧力解放のために自動的に R に接続されます。吸盤は瞬時に真空を破壊し、単動シリンダースプリングが自動的に後退します。防爆設備の停止時にワークを解放し、作業の安全性を向上

4.3 適合する設置アクセサリ

     --直接ネジ式取り付け: M5、G1/8、G1/4 ネジポート、真空発生器の上流に直接取り付けられます。

     --専用真空マニホールドアイランド：独立したエアチャンネルを備えた3ポート専用ベース50-VV3PE、5ポートVFEバルブとの混合組立は不可

4.4 主な利点（真空防爆回路用耐圧防爆バルブのみ適合）

     --差圧ゼロでの起動、真空負圧と標準正圧の両方の作業条件に対応

     - 電力損失時の自動圧力解放。クランプによる怪我や落下の危険を避けるために、防爆機器が停止するとワークが解放されます。

     --超低漏れポペットシール、長時間の真空吸着でも吸引力の減衰なし

4.5 代表的なアプリケーション

     --防爆真空ハンドリング: ZU/ZB真空発生器+リチウム電池用ZPT緩衝吸引カップ、コーティングおよび食品防爆材料ピックアップ

     - リフト、クランプ、排出用のシンプルなツーリング用の単動スプリングリターンシリンダー

     --可燃性および爆発性の作業場におけるフィルム、カートン、ガラスシートの負圧吸着搬送

     --防爆設備の分岐空気供給遮断および保守用圧力逃がし回路

5. 比較表: 50-VFE VS 50-VPE

6. 標準防爆完全空気圧回路マッチング

     --回路1: 防爆真空ハンドリング (50-VPE54201T):  オイルフリー防爆エア組み合わせ AFC2000 → 50-VPE54201T → PU6チューブ → ZUストレート真空発生器+ZPTバッファ吸盤

    --回路2:防爆二重シリンダトランスファー(50-VFE51201T):  防爆エアトリプルユニット AC2000 → 50-VFE51201T 5ポート弁アイランド → PU8チューブ → SC/SDA複動形防爆シリンダ

    --回路3：防爆単動式クランプ治具：  防爆圧力調整器AR→50-VPE500→PU4マイクロチューブ→MALミニ単動シリンダ

7. 選定・防爆安全動作仕様

    --真空回路は 50-VPE のみを採用する必要があります。  50-VFE のスプール構造は圧力差がなければシフトできません。真空回路に使用すると、完全な故障やワークピースの落下の安全上のリスクにつながります。オイルミスト発生器を備えた AC/BC トリプルユニットは、オイル汚染により VPE ポペットが詰まり、漏れの原因となるため、真空システムでは固く禁止されています。

    --複動シリンダには 50-VFE 5 ポート バルブを採用する必要があります。  3 ポート VPE は単一の空気出力のみを提供し、シリンダーの伸縮の双方向動作を実現できません。 5ポート弁の代替品にはなりません。

     --マニホールドベースの混合組立は禁止されています。  5ポートVFEベースと3ポートVPEベースには独立したエアチャンネル開口部があります。交差して取り付けると全回路の空気漏れが発生し、機器の故障の原因となります。

    --マ防爆配線の必須規則:  オリジナルの工場出荷時の T タイプ金属耐圧防爆ケーブル グランドは、しっかりと密閉されたケーブルと一緒に使用する必要があります。配線ボックス内に露出した金属接点がありません。許可なく通常のプラスチックソケットと交換することは禁止されています。パイロット PE 排気ポートに外部排水が必要な場合は、可燃性ガスの蓄積を避けるために、配管で排気ガスを指定された防爆安全ゾーンに導く必要があります。

    --空気供給のフロントエンドろ過要件:  防爆バルブの上流にはAF/AFCエアフィルター(精度5μm)を設置してください。バルブ本体に塵や水蒸気が入るとスプール詰まりが発生し、防爆作業条件下では燃焼や爆発の危険を引き起こす可能性があります。

     --メンテナンスおよびオーバーホールに関する規定:  メンテナンスのために分解する前に、上流の HSV 手動グローブ バルブを遮断し、パイプラインの残留圧力を排気してください。通電状態または加圧状態での防爆ハウジングの分解は禁止されています。耐炎性嵌合面が損傷すると、すべての防爆認証が無効になります。

8. 産業応用分野

     リチウム電池防爆塗装および組立ライン、塗料噴霧自動化、化学パイプラインバルブ自動制御、インク印刷粉塵ワークショップ、食品防爆包装生産ライン、石油およびガス対応空圧アクチュエーター、医薬品クリーン防爆装置、粉塵物質選別用防爆マニピュレーター。

一文の要約

     SOLH 50 シリーズ耐圧パイロット ソレノイド バルブは、複動シリンダ用の 50-VFE 5 ポート スプール タイプと、真空および単動シリンダ用の 50-VPE 3 ポート ポペット タイプに分かれており、IPX6 定格の Ex d II BT4 / CCC / TIIS 認定を取得しており、すべてのゾーン 1 およびゾーン 2 の可燃性爆発性産業生産ライン向けの認定された安全な空気圧スイッチング ソリューションとして機能します。
